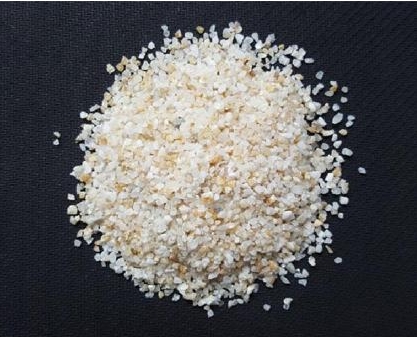

影響青海石英砂過濾效果（與混凝反應協(xié)同）的關鍵因素，雖然石英砂不參與混凝反應，但它的過濾效果直接受混凝反應質量的影響，同時自身性能也會反作用于工藝效率。主要影響因素包括：

1. 混凝反應的效果（前提條件）

混凝反應生成的絮體特性（尺寸、密度、強度）是決定石英砂過濾效率的核心：

若混凝劑投加量不足或反應條件不佳（如攪拌強度不夠、pH 不合適），絮體粒徑小、強度低，易穿透石英砂濾層，導致過濾出水濁度升高；

若混凝劑過量，絮體可能過于緊密或黏附性過強，易堵塞石英砂濾層孔隙，縮短濾池運行周期，增加反沖洗頻率。

2. 石英砂濾料的自身性能

粒徑與級配：濾料粒徑需與絮體尺寸匹配（通常石英砂有效粒徑為 0.5~1.2mm，不均勻系數(shù) 1.8~2.0）。粒徑過粗，孔隙過大，絮體易穿透；粒徑過細，孔隙過小，易堵塞。級配（不同粒徑砂的比例）需合理，形成 “上粗下細” 的梯度結構，提高截污能力。

孔隙率：石英砂的孔隙率（約 40%~50%）決定了濾層的納污容量，孔隙率過低會導致截污空間不足，需頻繁反沖洗。

表面特性：石英砂表面光滑，主要通過物理截留作用去除絮體；若對石英砂進行改性（如覆膜、負載活性物質），可增強對絮體的吸附能力，但常規(guī)水處理中較少采用。

3. 過濾工藝參數(shù)

濾速：濾速過快（如超過 10m/h），水流對濾層的沖刷力強，絮體易被帶入出水；濾速過慢，處理效率低，成本升高。需根據(jù)混凝絮體特性調整濾速。

反沖洗效果：石英砂濾層運行一段時間后，孔隙被絮體堵塞，需通過反沖洗（水沖洗或氣水聯(lián)合沖洗）恢復濾層性能。反沖洗強度不足，堵塞物無法清除；強度過大，可能破壞濾層級配，影響后續(xù)過濾。
